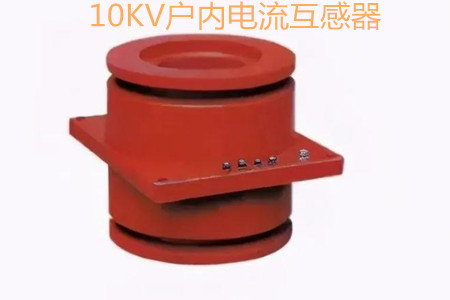

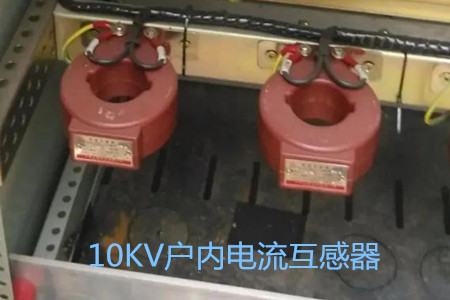

10KV户内电流互感器的工作原理、选型和运行要求

　　10KV户内电流互感器是电力行业中重要的设备，它在电力行业中发挥着中不替代的作用，如果我们在使用的时候，对它不了解，那么可能导致使用过程中出现事故和意外，如果你对它有兴趣，不妨跟着我们一起来学习一下相关的知识。

　　今天我们重点讲讲10KV户内电流互感器的工作原理、选型和运行要求，希望可以让你对它有个基本的认识。

　　工作原理

　　10KV户内电流互感器主要由闭合的铁心和绕组两大部分组合而成，它主要是根据电磁感应的原理来工作的。

　　产品选型

　　在不同的应用场所中，所选用的产品的型号是不一样的，目前市面上所能够见到的传感器的型号非常多，我们在选择的时候，主要应该要考虑两方面的内容。

　　首先我们应该要考虑到一次电流的影响。当传感器在工作的时候，如果一次电流比较小，则会引起比较大的误差，如果运行的时候，一次电流长时间要比额定电流来的大，同样也会引起较大误差，因此在选型的时候，一次被测电流应该要比额定电流大25%到120%的范围。

　　其次我们在选型时还需要考虑到二次负载的影响。如果二次负载增大，那么角差和比差的误差也会变大，因此在选型的时候，二次负载不能够超过其固定的额定值。

　　通常来说，二次负载能力和互感器本身的额定容量有直接关系，额定容量为额定二次电流通过额定负载时所消耗的实际功率，因此互感器的磁芯和截面积都能够影响到额定容量。

　　运行要求

　　1、不能在超过额定容量的情况下长时间运行，长期的超负荷运行会导致电流误差变大，甚至引起铁芯和绕组温度升高，绝缘老化。

　　2、在运行过程中，应该要确保二次侧电路是闭合的，运行过程中需要将电流表，拆除的话， 那么需要先对二次绕组做短路处理，暂时不使用二次绕组，也需要对其进行短接处理。二次回路只允许有一个接地点。

　　3、二次侧线圈的一边以及铁芯部位应该要确保同时接地，二次侧做接地处理是为了确保人身、设备的安全，以免一次绕组和二次绕组间因为绝缘的损坏发生击穿故障。二次回路在切换的时候，应该要停止使用保护装置，在使用时不能开路。

　　4、在电路中，如果保护装置和设备使用的是同一套互感器，当设备回路有工作的状态下，应该要让设备端子短接，同时不能进行开路，也不能将保护回路短路。运行现场，应该要根据实际的接线情况确定短路的位置，并做好相关安全措施，在同一个回路当中，如果存在高频保护、零序保护，应该要确保在短路动作之前将其停用。

　　10KV户内电流互感器的使用领域虽然广泛，如果对它不了解，则不建议贸然使用。
