电流互感器的结构、类型和选型

　　电流互感器是一种可以把大电流按照规定的比例转化成若干小电流的电气元件，那么你知道它的结构是怎么样的呢?它有哪些类型呢?在购买时如何选型呢?今天小编对于大家关心的问题一一作解答。

　　产品的结构是怎么样的呢?

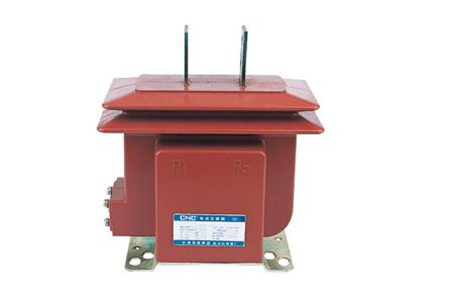

　　该产品的结构是比较简单的，主要由闭合的铁心以及绕组两大结构组合而成。

　　产品的一次绕组和二次绕组有什么区别?

　　在使用该产品的时候，可以发现一次绕组的匝数是比较少的，但是二次绕组的匝数比较多，一次绕组往往是直接串联到电源线路，而二次绕组通常是串接在仪表以及保护回路中，当产品在运行的时候，二次绕组是始终处于一个闭合的状态。

　　产品铭牌上各个字母表示的是都是什么意思?

　　第一个字面表示的就是产品的名称，一般都使用字母L来表示，第二个字母表示的是产品的类型，其中字母A表示类型为穿墙式，字母Z表示类型为支柱式，字母M表示类型为母线室，字母D表示类型为单匝贯穿式，字母V 表示类型为结构倒置式，字母J表示类型为零序接地检测用，字母R表示类型为绕组裸露式。

　　第三个字母表示的是结缘方式，其中字母 Z表示采用的是环氧树脂浇注式，字母C表示采用的是瓷绝缘，字母Q表示采用的是气体绝缘介质，字母W采用的是微机保护专用。

　　第四个字母表示产品本身的保护等级，其中字母B表示的是带保护级，字母C表示的是差动保护，字母Q表示的是加强型等等。第五个数字表示的是电压等级以及产品序号。

　　购买的时候怎么选型?

　　在选择型号的时候，需要结合参数来选择，所需要考虑到的参数包括，额定一次电流，额定二次电流，额定电压，额定频率，额定动稳定电流，精度以及接线方式，从而可以确保所选择的型号满足实际的使用需求。

　　电流传感器和变压器有什么区别?

　　前者在工作时，二次绕组可以说始终处于一个闭合的状态，因此二次绕组串联的负荷电流表的电流线圈阻抗是比较小的，简单来说，它在工作的时候，其状态近似短路状态。后者的二次绕组并不一定是固定不变的，往往需要根据电流变化而做出适当的改变。

　　产品有有哪些具体的类型？

　　目前该产品的类型非常多，大致可以将其分为户内式(35KV以下的产品基本上采用的是户内式)，户外式(35KV以上的产品基本上采用的是户外式的)，套箱式(又被称之为装入式)三种类型，对这三种类型进行细分，可以细分出非常多的规格，这里不作太多的介绍。

　　电流互感器虽然是个电气元件，但是在很多大场合种，它发挥着相当重要的作用，因此平时不管是选购还是使用，都需要对它的基本知识有所了解。
