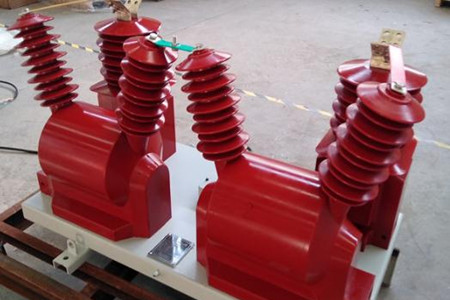

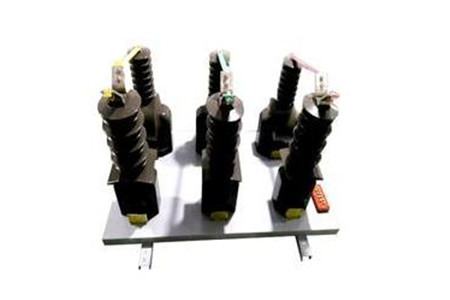

35KV户外电压互感器接线时的注意事项

　　35KV户外电压互感器在单相电路中接线时有很多的注意事项，其中一次接线部分应该需要注意一下几个方面：

　　1求一次接线的极性必须要正确，连接应该可靠;

　　2、电气距离应该需要符合要求;

　　3、连接后的母线，不应该由互感器的接线端来来承受机械力;

　　4、接地应该正确且良好。

　　二次接线部分应该要注意以下几个方面：

　　(1)极性应该正确;

　　(2)必须做好接地;

　　(3)空闲绕组应该要具备良好的绝缘性，不能短路。

　　互感器在三相电路中，一般有四种接线方式：

　　1、一个单相互感器的接线，通常可以用对称的三相电路，二次部位可以连接仪表或继电器。

　　2、两个单相互感器使用V/V形接线方式，能够测量相间线电压，但是不能测量相电压。

　　3、三个单相互感器如果连接成Y0/Y0形，能够按照供给要求来测量线电压的仪表或继电器，同时也可以根据供给要求相电压的绝缘监察电压表。

　　4、一台三相五芯柱互感器接成Y0/Y0/△(也就是开口三角形)，连接成Y0形的二次线圈供电可以给仪表、继电器和绝缘监察电压表等。辅助二次线圈，连接成开口三角形，以便可以供电给绝缘监察电压继电器。

　　如果三相系统是正常工作整台，三相电压也平衡，开口三角形两端的电压应该为零。当其中某一相接地的时候，开口三角形两端应该要出现零序电压，这样草能够让绝缘监察电压继电器产生动作，发出信号。

　　互感器接线的时候，还应该要注意一下几点事项：

　　1、与电流互感器的接线情况是一样的，互感器的外壳和二次回路部位应该要有良好的接地。用于绝缘监视的互感器的一次绕组的中性点应该需要做好接地。

　　2、二次回路接线所使用的截面积的绝缘铜线尺寸不能够小于1.5mm2，排列应该需要整齐，连接应该要良好，盘、柜内的二次回路接线是不能够有接头存在的。

　　3、为防止一、二回路发生短路的情况，一、二次回路部位都应该需要安装熔断器。接成开口三角形的二次回路如果存在短路现象，一般也要求只流过微小的不平衡电流以及三次谐波电流，因此这些部位可以不安装熔断器。

　　35KV户外电压互感器的极性和相序都不能发生混乱，二次回路中的工作阻抗不能够太小，以免出现超负载运行。
