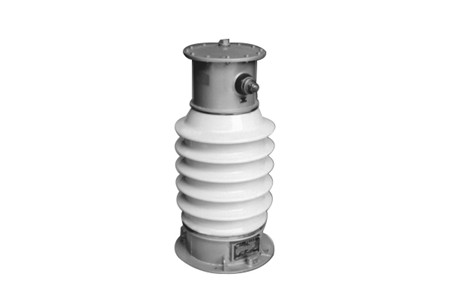

35KV户外电流互感器接线查验方法

　　35KV户外电流互感器完成接线之后，为了确保日后使用的安全性，应该要对接线情况进行查验，下面介绍几点查验方法。

　　1、为了检查二次侧是不是存在断开和短路的情况，需要先把连接到电能表A相电压的接线端以及C相电压的接线端子的导线先后进行断开，一般情况下，电能表的圆盘是应该可以旋转的。

　　当断掉A相的电压后，电能表圆盘并没有发生旋转，往往表明C相电压已经出现断开或者短路的情况，反之，当断掉C相电压后，电能表圆盘没有发生旋转，则表明A相已经存在断开或短路的情况。

　　2、确定产品是否存在接反的情况，一般可以通过将电流计先后连接双于产品的二次侧，通过检测后电流的情况来判断接反还是接正。如果是星型接线，一般情况下中相电流是其他相电流的两倍。

　　3、确定产品是否进行良好的接地装置，可以通过一头电流表来检测。在检测的时候，电流表的一边应该需要和产品没有连接接地装置的接线端子部位连接起来，而另一头则应该需要连接到产品的再次线，如果做了接地装置，电流表显示的电流表示为100V，如果没有进行接地装置，电流则为0。

　　4、验证接地装置是不是合适很重要，同样可以使用电流来验证。具体的方法就是将电流计的一个接线端子连接到接地装置，而另外一个接线端子的导线应该需要连接电能表，如果连接合适，免责电流计不会有任何的数据显示。

　　35KV户外电流互感器在连接的时候，一定需要注意二次侧不允许开路，需要做好接地保护，保护级和测量级不应该接错，不需要的绕组应进行短接处理，连接好后需要进行查验。
